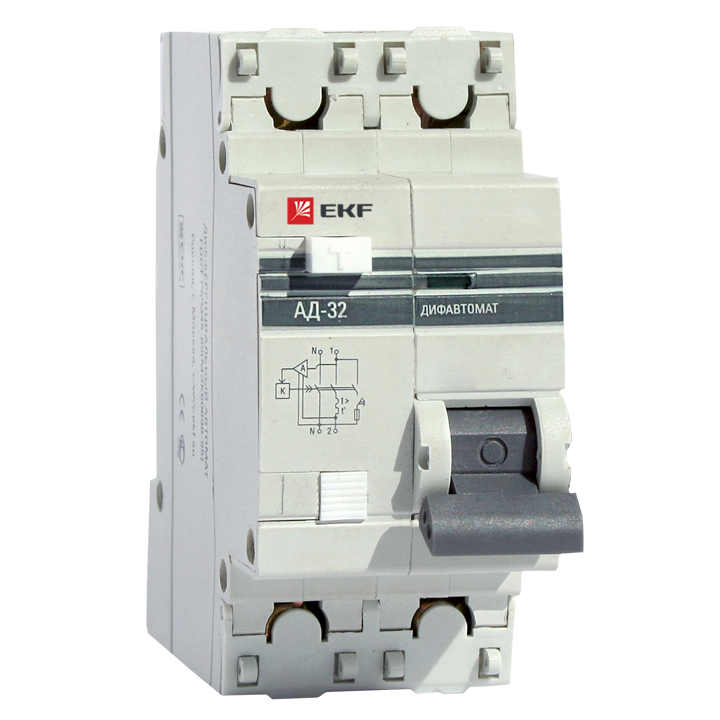

Автоматический выключатель EKF Proxima АД 32 1P+N 4,5 кА 16А 30мА дифференциального тока

Автоматический выключатель дифференциального тока EKF Proxima АД 32 1P+N 4,5 кА 16А 30мА применяется в электрических цепях переменного тока номинальным напряжением 230 В и частотой 50 Гц. Применение: Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки. Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО. Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю. Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях. Конструкция АД-32 — электронное устройство из двух электрически и механически связанных следующих частей: автоматического выключателя ВА-47 с механизмом свободного расцепления и модуля обнаружения тока утечки, содержащего дифференциальный трансформатор тока (ДТТ) с усилителем. Аппарат оборудован кнопкой «Тест» для периодической проверки работоспособности. Все узлы АД ЭКФ заключены в корпус, изготовленный из негорючей пластмассы. АД-32 имеет возможность соединения с автоматическими выключателями ВА 47-63 с помощью соединительной U-образной шины и опломбировки корпуса. Преимущества автоматических выключателей дифференциального тока EKF Proxima АД 32: Патентованный двухпозиционный зажим на DIN-рейку. Повышение безопасности электромонтажных работ благодаря прозрачной вставке над индикатором состояния контактов. Встроенная, современная электронная плата с повышенной защитой от импульсных помех и перенапряжений. Наличие пломбируемых панелей для защиты от несанкционированного доступа к проводникам. Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками. Индикатор состояния контактов. Корпус изготовлен из не поддерживающей горение пластмассы. Гарантийные обязательства составляют 5 лет. Технические характеристики: Характеритика Значение Отключающая способность по EN 60898: 4,5 кА Степень защиты (IP): IP20 Глубина монтажного пространства (ниши): 46 Кратковременная задержка срабатывания: нет Отключающая способность по IEC 60947-2: 4,5 кА Тип тока утечки: Переменный ток (АС) Селективная защита: нет Частота: 50 Гц Номинальный ток: 16 А Вес: 0,183 кг Гарантия, лет: 7 Номинальный ток утечки: 30 Ширина по количеству модулей: 2 Количество полюсов: 2 Отключающая способность при коротком замыкании: 4,5 кА Номинальное рабочее напряжение: 230 Монтаж и пуск устройства в эксплуатацию должен производить только квалифицированный электротехнический персонал. Устройство крепится на монтажную DIN-рейку 35 мм с помощью двухпозиционного зажима. Внимание! Монтаж АД-32 на DIN-реку необходимо производить аккуратно, т.к. при неосторожном обращении возможна поломка крепежного замка. Диапазон рабочих температур от -25°С до +50°С. Высота над уровнем моря — не более 2000 м. Положение в пространстве — на вертикальной плоскости вертикальное или горизонтальное. При вертикальной установке включенному положению дифференциального автомата по ГОСТ 21991 должно соответствовать верхнее положение рукоятки, а отключенному – нижнее. При горизонтальной установке включенное положение– слева, а отключенное – справа.
