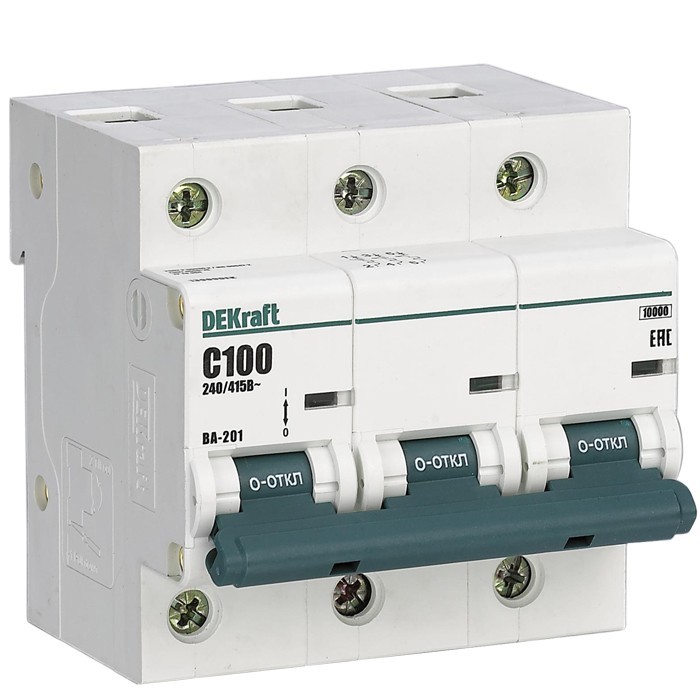

Автоматический выключатель DEKraft ВА-201 3п C 100А 10кА

Автоматический выключатель DEKraft ВА-201 3п C 100А 10кА служит для защиты электрических цепей от перегрузок и токов короткого замыкания. Применяется во вводно-распределительных щитах жилых и административных зданий, а также в промышленности. Принцип действия: При перегрузках в защищаемой цепи протекающий через аппарат ток нагревает биметаллическую пластину. Вследствие этого нагрева пластина изгибается и толкает рычаг, воздействующий на механизм свободного расцепления. При возникновении короткого замыкания в защищаемой цепи ток в ней многократно возрастает. Следовательно, возрастает и ток, проходящий через электромагнитную катушку автоматического выключателя. Соответственно, возрастает и магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В результате подвижный контакт отходит от неподвижного, и аппарат разрывает цепь. Сфера применения: Автоматические выключатели служат для защиты электрических цепей от перегрузок и токов короткого замыкания. Перегрузка возникает при включении в цепь слишком большого количества электроприборов. Это может вызвать оплавление проводки и неисправность самих приборов. Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки. Перегрузки и короткие замыкания - самые распространенные причины пожаров. Преимущества автоматического выключателя DEKraft ВА-201 3п C 100А 10кА: Двухпозиционная защелка облегчает монтаж - монтировать /демонтировать выключатель можно гораздо проще и быстрее, чем обычный и даже одной рукой. Выдерживают ток коротко гозамыкания до 10 000А, и именно поэтому хорошо подходят в качестве вводных автоматических выключателей в распределительных щитах. Место под надпись на лицевой стороне аппарата дает возможность разместить информацию о защищаемой цепи или наклейку. Монолитная лицевая панель создана таким образом, чтобы при деформации аппарата и выходе раскаленных газов в случае слишком высоких токов КЗ (превышающих 10кА) не нанести вред человеку, который может стоять перед аппаратом. Клеммы, рассчитанные на сечение проводадо 35 мм2 позволяют защищать цепи с высокими токами нагрузки (до 100А). Четкая маркировка с крупными буквами ускоряет монтаж и упрощает дальнейшее использование аппаратов. Окошко-индикатор состояния контактов всегда показывает, замкнуты контакты или разомкнуты вне зависимости от положения рукоятки управления. Техническая характеристика: Соответствие стандартам ГОСТ Р ГОСТ Р 50030.2-2010 (МЭК 60947-2-98), ГОСТ 9098-78 Число полюсов, Р 3 Номинальное рабочее напряжение Ue, В 230/400 Номинальный ток In, А 100 Номинальная частота сети переменного тока 50/60 Гц Номинальная отключающая способность Icn, А 10 000 Рабочая отключающая способность Ics, А 10 000 Кривая отключения (диапазон токов мгновенного расцепления) C Механическая износостойкость, циклов В-О, не менее 8500 (In≤100A) 7000 (In>100A) Коммутационная износостойкость, циклов В-О, не менее 3000 (In≤100A) 2500 (In>100A) Максимальное сечение подключаемого провода, мм2 50 Условия эксплуатации УХЛ4 Диапазон рабочих температур, °С -40/+50 Степень защиты IP 20 Усилие затяжки клеммных зажимов, Н·м 3,5
