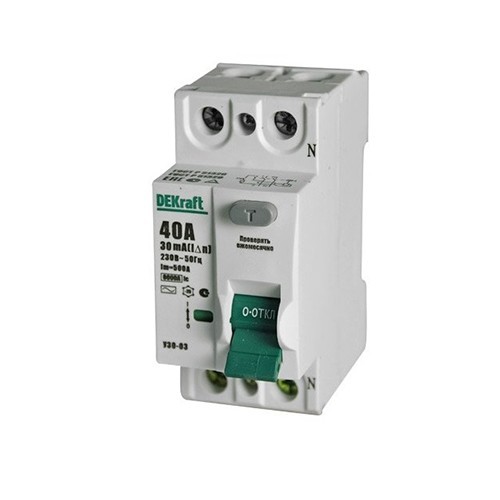

Автоматический выключатель DEKraft УЗО-03 2п 40А 30мА тип AC 6кА дифференциального тока

Выключатель дифференциального тока DEKraft УЗО-03 2п 40А 30мА тип AC 6кА (также называемые ВДТ - автоматическими Выключателями Дифференциального Тока без защиты от сверхтоков) применяются для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Они также служат для защиты электроустановок от риска возникновения пожаров вследствие утечек тока. В силу того, что УЗО не обеспечивают защиту от перегрузки и токов короткого замыкания, оно используется исключительно в сочетании с автоматическим выключателем (предохранителем). Автоматический выключатель и УЗО устанавливаются последовательно, при этом номинальный ток УЗО должен быть на одну ступень выше - т.е. 20А при установке последовательно с автоматом на 16А, 32А при установке с автоматом на 25А. Принцип действия: Принцип действия УЗО состоит в том, что аппарат сравнивает ток, уходящий в цепь, с током, из цепи возвращающимся. Токи нагрузки создают в сердечнике УЗО встречно направленные магнитные потоки. Как тольков цепи возникает утечка тока на землю (в частности, при прикосновении человека к токоведущим частям), баланс магнитных потоков нарушается. Во вторичной обмотке дифференциального трансформатора внутри УЗО появляется трансформированный дифференциальный ток. И если этот ток превышает значение уставки электромагнитной защелки (10, 30, 100, 300 мА), она срабатывает и с помощью рычага размыкает механизм свободного расцепления, отключая цепь. Преимущества выключательядифференциального тока DEKraft УЗО-03 2п 40А 30мА тип AC 6кА: Место для надписи на лицевой стороне каждого аппарата дает возможность нанести информацию о защищаемой цепи, либо наклейку, наборы которых вкладываются в групповые упаковки автоматических выключателей. Вдвое устойчивее к токам короткого замыкания (Ic = 6000А) - аппарат не разрушат даже серьезные короткие замыкания. Монтаж и работа при -25°С - электромеханическая конструкция аппарата позволяет монтировать и эксплуатировать его даже в условиях низкой температуры, что обозначено специальным знаком на лицевой стороне УЗО. Высший стандарт надежности - электромеханические УЗО не зависят от наличия напряжения в сети и не имеют собственного потребления электроэнергии. Четкая маркировка с крупными буквами ускоряет монтаж и упрощает дальнейшее использование аппаратов. Быстрая проверка работоспособности УЗО кнопкой "ТЕСТ" без вызова электрика. Проверить, работает ли устройство, просто - нажмитекнопку "ТЕСТ" на корпусе. Это необходимо делать ежемесячно! Окошко-индикатор состояния контактов всегда показывает, замкнуты контакты или разомкнуты вне зависимости от положения рукоятки управления. Гарантия готовности к установке - заводской контроль открытости клемм означает, что монтажнику не нужно сначала раскручивать зажим, чтобы подвести провод (это иногда случается с аппаратами, представленными на рынке). Гарантия того, что клеммы уже открыты и готовы к подключению проводников, сокращает время монтажа. Технические характеристики: Соответствие стандартам ГОСТ Р ГОСТ Р 51326.1-99 (МЭК 61008-1-96), ГОСТ Р 51326.2.1-99 (МЭК 61008-2-1-90), ГОСТ Р 51329-99 (МЭК 61543-95) Число полюсов, P 2 Номинальное напряжение изоляции Ui, В 500 Номинальное рабочее напряжение Ue, В 230/400 Номинальная частота сети переменного тока 50 (60) Гц Номинальный ток нагрузки In, А 40 Номинальный отключающий дифференциальный ток (уставка) IΔn, mA 30 Номинальный неотключающий дифференциальный ток IΔn, mA 0.5 IΔn (5, 15, 50, 150) Номинальная включающая и отключающая способность Im, А Для моделей 10-40А - 500А; 63, 80, 100А - 10-40In Номинальный условный ток короткого замыкания (КЗ) Inc, А 6 000 Время отключения (срабатывания) при IΔn, мс / при 5 IΔn, мс ≤ 100 / ≤ 40 Тип дифференциального расцепителя AC Тип устройства Электромеханическое Механическая износостойкость, циклов В-О, не менее 2 000 Коммутационная износостойкость, циклов В-О, не менее 1 000 Сечение подключаемого провода, мм2 25 ( 63А) Степень защиты IP20 открытый аппарат / IP40 аппарат в корпусе Рабочая температура От -25 до +60 °C Номинальное усилие затяжки клеммных зажимов, Н·м 2,0 Предельное усилие затяжки клеммных зажимов, Н·м 4,5 Тропическое исполнение Степень 2
