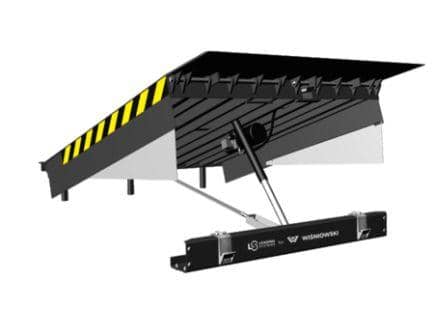

Уравнительная платформа Loading Systems 232 JNG Dock Leveller

Уравнительная платформа нового поколения с
электрогидравлическим приводом и поворотной
шарнирной аппарелью
Характеристики
• Превосходный рабочий диапазон по сравнению с
конкурентами
• Высокая прочность и надежность
• Самонесущая опорная рама
• Шарнирное устройство открытой конструкции с
функцией самоочищения
• основных цилиндра и цилиндр аппарели
• Большой выбор моделей и параметров
• Сертификация ЕС и соответствие стандарту EN 1398.

Эксплуатация
Уравнительная платформа модели 232JNG
управляется нажатием только одной кнопки. При
нажатии кнопки платформа начинает двигаться из
положения парковки; при достижении наивысшей точки
выдвигается аппарель. При отжатии кнопки платформа
и аппарель автоматически снизятся до уровня дна
кузова грузового автомобиля.
При погрузочно-разгрузочных работах автоматически
повторяется каждое движение грузового автомобиля
вверх и вниз (фиксация).
После завершения погрузочно-разгрузочных работ
последовательным нажатием кнопки «R»
уравнительная платформа может возвращаться в
парковочное положение. В этом положении платформа
и аппарель опираются на прочные опоры аппарели для
предотвращения внезапного опускания платформы в
результате напряжения нагрузки встречного движения.
Уравнительная платформа модели 232JNG также
подходит для погрузочно-разгрузочных работ с так
называемым последним грузом под уровнем
платформы.

Материалы
Платформа и аппарель изготовлены из
высококачественной рифленой пластины: рифленая
пластина 6/8 для платформы и рифленая пластина
12/14 для аппарели.
В зависимости от ширины платформа усилена восемью
профилями в продольном направлении. Борта шириной
2250 мм усилены десятью профилями. Эти профили
позволяют верхней части платформы поворачиваться и
компенсировать кантование грузового автомобиля,
вызванное нагрузками от смещений внутри автомобиля.
Сохранится контакт аппарели с полом кузова грузового
автомобиля.
Задняя часть платформы соединяется с нижней рамой
при помощи трех шарниров. Оси шарниров выполнены
из тянутых стальных прутов, которые легко
выдерживают прикладываемые усилия. Аналогичные
оси используются для шарниров аппарели в передней
части верха платформы.
Самонесущий тип конструкции позволяет выбрать
открытый или закрытый пол приямка или использовать
так называемый проем «щель почтового ящика». Кроме
этого, передняя балка, прикрепленная к нижней раме,
обеспечивает защиту гидравлических и механических
деталей уравнительной платформы.

Габариты
Возможна поставка уравнительных платформ модели
232JNG в соответствии с требованиями Покупателя.
Для стандартных моделей высотой 750 мм доступен
широкий выбор размеров платформ.

Стандартные средства безопасности
• Полностью гидравлический аварийный останов
• Главный выключатель (может также использоваться
как аварийный выключатель)
Неубирающиеся защитные предохранительные
накладки скольжения
• Прочные стальные фиксаторы аппарели при
поперечном движении встречное движение
• Черные желтые знаки безопасности
• Устойчивая стойка для техобслуживания
• Тепловая защита двигателя
• Указатели панели управления

Привод
Приводами для платформы служат два гидравлических
цилиндра с усиленным хромовым сердечником и
двойным уплотнением. Отдельный цилиндр с функцией
самодемпфирования служит приводом поворотной
аппарели.
Гидравлическая система полностью закрыта, и даже в
самых экстремальных условиях в нее не попадает
грязь, песок или пыль. Благодаря крупногабаритным
цилиндрам создается низкое рабочее давление
приблизительно ± 100 бар.
Компактный гидравлический блок питания расположен
под платформой для предотвращения его возможных
повреждений.
Все эти характеристики создают безопасную
гидравлическую систему с долгим сроком службы и
минимальными потребностями при техобслуживании.

Возможности установки
Из-за различных требований клиентов и разнообразия
составных частей доступен широкий ассортимент
возможностей встраивания платформы. Сделав
правильный выбор можно существенно сэкономить. По
требованию доступны деталировочные чертежи
встраивания.

Дополнительное оборудование аксессуары
• Различные типы приямков
• Специальные габариты
• Воздушные уплотнители с трех сторон платформы
• Грунтовка
• При необходимости цвета палитры
• Пенополиуретан пенополистиролом нижней части
платформы
• Другое напряжение
• Скошенная с двух сторон аппарель
• Увеличенная длина аппарели
• Горячее оцинковывание
• Переключатель возврата в парковочное положение
для управления сигнальным светом дверью и т д
• Блокировка уравнительная платформа дверь
• Улучшенный класс защиты
