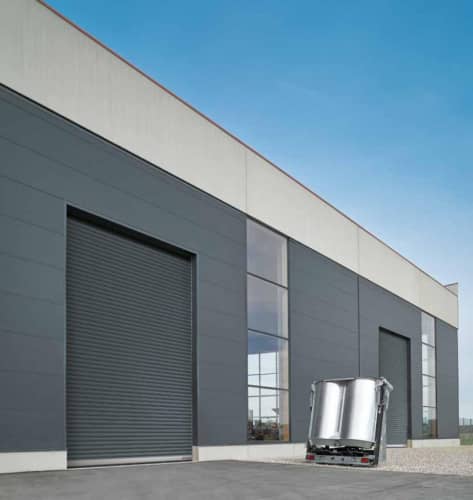

Система рулонных ворот и рулонных решеток Hörmann DD

Узкая направляющая шина из алюминия

Для направляющих шин на воротах всех размеров необходимо дополнительное пространство сбоку всего 80 мм . Они монтируются быстро и просто непосредственно на строительной конструкции. Начиная с высоты ворот 6000 мм направляющие шины для упрощения транспортировки и монтажа поставляются в исполнении из 2 частей. Профили крепления из алюминия гармонично сочетаются с направляющими шинами. Опциональное крепление с помощью стальных уголков позволяет производить монтаж в проемах зданий с теплоизоляцией или монтаж сваркой в стальных конструкциях.

Компактные консоли

Для консолей требуются небольшие боковые упоры макс. 180 мм (сторона подшипника) и макс. 280 мм (сторона привода).

Щадящая ворота приемная воронка

Серийная приемная воронка с поверхностью скольжения из полиамида уменьшает износ полотна ворот. При проведении технического обслуживания металлический держатель можно просто заменить.

Простой монтаж

Конструкция ворот поставляется в виде готового к монтажу блока, состоящего из полотна ворот, наматывающего вала и консоли. Позиционирование компонентов ворот производится при помощи метровой отметки и консольного шаблона на строительной конструкции. Маркировка на направляющих шинах служит для быстрого регулирования конечных положений ворот. Благодаря упаковочным единицам, которые можно штабелировать, улучшены возможности логистики и транспортировки к строительной площадке.

Мощная система привода

Данное решение для средних и больших проемов оснащается мощным навальным приводом и имеет разные стандартные варианты монтажа привода.

Гибкий монтаж

Положение привода при монтаже может свободно выбираться и приспосабливаться к монтажным условиям на месте установки.

Опциональный кожух

Для эффективной защиты от загрязнений и неблагоприятных погодных условий поставляются опциональные кожухи полотна ворот и привода.

Максимальные размеры ворот

Рулонные ворота: до 12000 × 9000 мм
Рулонные решетки: до 12000 × 8000 мм

Навальный привод

• Мощный навальный привод с датчиком абсолютных значений (AWG) для надежной эксплуатации ворот
• Встроенное улавливающее устройство, не зависящее от положения, защищает полотно ворот от падения
• Разные варианты монтажа привода:
1. вниз
2. горизонтально
3. вверх
• При расположении горизонтально или вверх, под рулоном ворот не заметны никакие элементы привода

Кожухи полотна ворот и привода

• Защита рулона ворот от загрязнений и неблагоприятных погодных условий благодаря кожуху полотна ворот PVDD
• Защита от захватывания для ворот высотой менее 2500 мм (требуется согласно EN 13241-1)
• Возможность дооснащения кожухом привода VDD (закрытый элемент: консоли, полотно ворот и привод)
• Из оцинкованной стали
• Простой и быстрый монтаж путем крепления к консолям ворот
