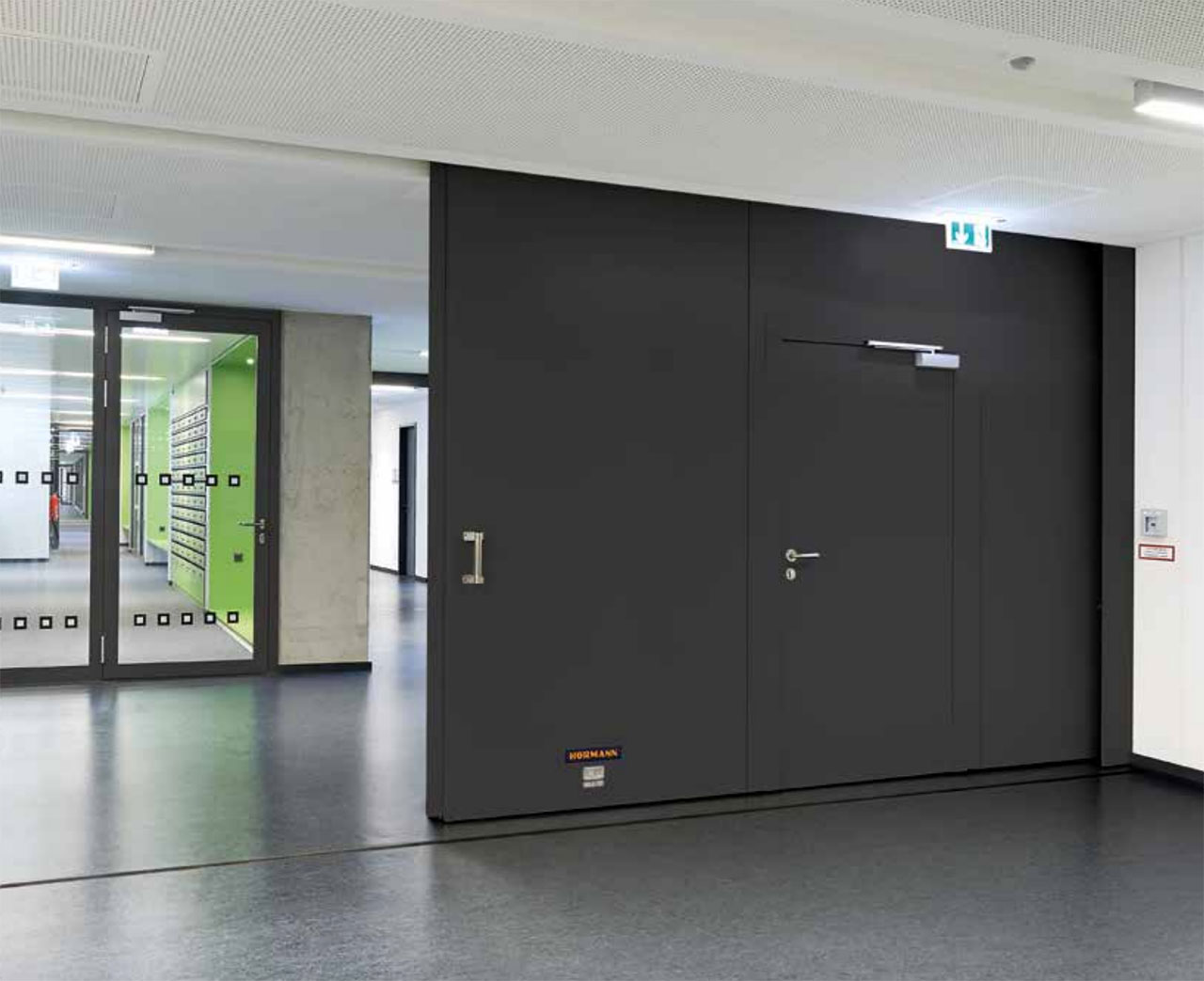

Огнестойкие откатные ворота Hörmann FST OD El230 1-створчатые

1. Высококачественный вид ворот

Откатные ворота Hörmann имеют современный дизайн, который достигается благодаря запатентованному стыку элементов с V-образной канавкой и без видимых резьбовых соединений. Высокий уровень устойчивости обеспечивается за счет лабиринтных вставляемых профилей, сцепленных друг с другом. Элементы толщиной 72 мм равномерно проклеены по всей поверхности и установлены плотно в ряд при помощи резьбовых стержней. В результате получается высококачественное полотно ворот с параллельно расположенными кромками стыка с одинаковой шириной.

2. Точное ведение полотна ворот

Цилиндрический ходовой ролик и прочный направляющий ролик в комбинации с запатентованной направляющей шиной обеспечивают оптимальное уравновешивание сил. Подвеска, установленная на шарикоподшипниках, обеспечивает плавное движение и простое управление. Направляющая шина может быть точно отрегулирована в 3 плоскостях при помощи регулировочных винтов. Благодаря фальшпанели направляющей шины, выполненной в цвет полотна ворот, создается гармоничный общий вид.

3. Замыкание заподлицо без профиля вхождения

Это опциональное исполнение ворот является альтернативой 2-створчатым распашным дверям в объектном строительстве, например, в зоне входа. Благодаря тому, что ворота при закрывании накатываются заподлицо в накладку из нержавеющей стали, размер проема в свету увеличивается, а профиль вхождения не портит безупречный внешний вид ворот. Если область откатывания выполнена как ниша с крышками, то ворота практически незаметны. Безопасность обеспечивается благодаря пружинному замыкающему штырю из нержавеющей стали, пенообразующему изолирующему слою и двойному резиновому уплотнению.

4. Удобное приводное решение

Комбинация откатных ворот из стали или нержавеющей стали с приводами SupraMatic HT или ITO 400 обеспечивает их быстрое открывание и закрывание в повседневной эксплуатации. Для бесшумного хода ворот и щадящего режима эксплуатации рекомендуется использовать приводы SupraMatic HT и ITO 400 FU с функцией плавного пуска и плавной остановки в стандартной комплектации. Удобное управление осуществляется при помощи пульта ДУ, клавишного выключателя или выключателя с ключом. При пожаре привод отключается запатентованным механизмом. После этого ворота надежно закрываются за счет противовесов.

Высочайшее качество каждой детали

Высококачественная конструкция ворот для зданий со сложным архитектурным решением.

1. Узкая общая конструкция

• строительная глубина всего 132 мм
• ширина ниши для крышек ниши: от 180 мм до макс. 380 мм

2. Фальш-панель направляющей шины

• гармонично сочетается со створкой ворот
• оцинкованная, RAL по выбору или нержавеющая сталь
• легкий монтаж благодаря небольшому числу резьбовых соединений

3. Противовесы

• легкий монтаж и техобслуживание благодаря соединенным между собой винтовыми соединениями противовесам
• в оцинкованном исполнении или из нержавеющей стали

4. Профиль вхождения / центрирование направляющего устройства

5. Амортизатор

• в оцинкованном исполнении или из нержавеющей стали
• встроен в полотно одностворчатых огнестойких откатных ворот El 2 30
• ворота El 2 30: до площади ворот 9 м² не требуется амортизатор• центрирующее входное устройство для точного ведения ворот в профиль вхождения

6. Встроенный напольный направляющий ролик

• с регулировкой
• после монтажа скрыт в створке ворот

7. Гидравлический регулятор скорости

• для бесступенчатой регулировки скорости закрывания (0,08 – 0,2 м/с)
• незаметен благодаря монтажу в кожухе противовеса

8. Калитка

• без порога – для эвакуационных выходов в соответствии со стандартами DIN EN 179 и EN 1125
• с порогом 22 мм для обеспечения дополнительной устойчивости, а также при наличии небольшого подъема пола или выездных участков, например в подземных гаражах

Контроль калитки с помощью дистанционного управления

• скрытый магнитный контакт ДУ в калитке • отсутствие опасности в случае повреждений при эксплуатации
• опция: спиральный кабель и розетка на краю полотна ворот со скрытой проводкой в полотне ворот

9. Остекление калитки и полотна ворот

• максимальный размер стекла 500 × 1000 мм
• размер остекления в серийном исполнении: 465 × 815 мм

10. Стандартные ручки

11. Ручки в виде ракушки

• Серийное исполнение из высококачественной нержавеющей стали

Цвет и отделка поверхности

Откатные ворота, равномерно проклеенные по всей площади, поставляются серийно в исполнении из оцинкованной стали. Для полотна ворот и дверного полотна калитки Вы можете выбрать либо стандартную поверхность Pearlgrain, либо гладкий стальной лист. Детали рамы в обоих исполнениях поставляются с гладкой поверхностью. Для создания гармоничного дизайна в качестве опции возможна поставка ворот, окрашенных, включая детали рамы, в светло-серый цвет RAL 9002 или с порошковым грунтовочным покрытием в один из 7 предпочтительных цветов, в цвет RAL по выбору, цвет «металлик», цвет по карте NCS или с эксклюзивным порошковым покрытием под кортеновскую сталь. По желанию заказчика детали рамы для цветных ворот поставляются также в более выгодном по цене – оцинкованном – исполнении Economy.

Исполнение из нержавеющей стали

Структура полотна ворот

1. Огнестойкий материал
2. Проклеивание по всей площади
3. Оцинкованная сталь, в качестве опции: нержавеющая сталь V2 A, 1.4301
4. Опция: возможна поставка ворот, окрашенных в цвет RAL 9002 или с порошковым покрытием в один из 7-ми предпочтительных цветов, в цвет RAL по выбору, цвет «металлик», цвет по карте NCS или в варианте с эксклюзивным порошковым покрытием под кортеновскую сталь. При необходимости выдержать ворота в одном стиле с другими элементами или выполнить особые строительные требования, Вы можете выбрать исполнение из нержавеющей стали V2 A, 1.4301 с зерном 240. Все компоненты, такие как полотно ворот, направляющие шины, облицовки, кожухи противовесов, тросы, ролики и консоли изготавливаются из нержавеющей стали. Опционально возможна поставка противовесов в исполнении из нержавеющей стали V2 A, 1.4301.
