Надувной герметизатор ворот Hörmann DAK 3

1. Рамная конструкция

Верхняя и боковая облицовка изготовлена из стальных панелей с теплоизоляцией, толщиной 20 мм. Они поставляются по выбору цвета белого алюминия RAL 9006 или светло-серого цвета RAL 9002, с закругленными угловыми профилями Softline из анодированного алюминия.

2. Тент и ткань

Тентовые полосы из 2-слойной ткани из полиэфирных мононитей, толщиной 3 мм, покрытой слоем ПВХ с обеих сторон, защищают надувные подушки в нерабочем состоянии. Подушки состоят из погодостойкого, сваренного высокочастотной сваркой тентового материала, цвета черного графита RAL 9011.

3.  Надувные верхняя и боковые подушки

В нерабочем состоянии надувные подушки едва видны. При стыковке не происходит контакта подушек с автомобилем. Поэтому даже неточная пристыковка не приведет напрямую к повреждениям герметизатора.

Внимание: Правильные размеры подушек гарантируют эффективное уплотнение. Длина верхней подушки и ширина боковых подушек должны быть достаточными, чтобы производить некоторое давление на пристыкованный автомобиль (возможны нестандартные размеры). Однако они не должны быть слишком длинными и широкими, потому что при вдавливании они могут деформироваться.

Оптимальный фронтальный проем в рабочем положении

• Ширина 200 мм: меньше ширины транспортного средства
• Высота 100 мм: меньше высоты транспортного средства

Применение слишком широких боковых подушек вместе с системой DOBO – особенно неудачное сочетание. Они могут отклоняться назад и давить на открытые двери автомобиля. Это может мешать процессу погрузки или даже угрожать ему.

Разматывающийся тент

Вместо верхней подушки можно использовать разматывающийся тент с электроприводом. Он обеспечивает большую гибкость при различной высоте грузовиков. Тип RCH длиной 2 метра опускается в режиме Totmann. Исполнение RCP длиной 3 метра управляется вместе с боковыми подушками в импульсном режиме и следует за возможным оседанием грузовика. Тем самым всегда гарантируется эффективное уплотнение.

Воздушный насос

Мощный компрессор работает непрерывно во время всего процесса погрузки и обеспечивает таким образом стабильное уплотнение. Для электрического подключения необходим 1-фазный кабель 230 В. После отключения компрессора подушки быстро втягиваются с помощью внутренних натяжных тросов и противовесов.

Управление

При помощи блока управления перегрузочным мостом 460 можно удобно управлять надувным герметизатором ворот. Интеграция в автоматизированные процессы также не представляет особой сложности. В качестве альтернативы возможно управление с помощью выключателя.

Цифры

По желанию заказчика на верхнем тенте можно напечатать цифры для обозначения погрузочной платформы.

Ориентировочные полосы

На боковые тенты по желанию заказчика наносятся с каждой стороны три белые ориентировочные полосы.

Подушки угловых герметизаторов

На герметизаторе DAS 3 для изоляции нижней области между примыканием к стене и боковыми подушками применяются подушки угловых герметизаторов, в стандартной комплектации заполненные вспененным материалом . По дополнительному заказу поставляются надувные подушки угловых герметизаторов (в исполнениях с системой DOBO они входят в стандартную комплектацию). Они обеспечивают еще более эффективное уплотнение между герметизатором ворот и грузовиком. Поскольку в нерабочем состоянии подушки не надуты и при стыковке грузовика контакта с ними не происходит, они в меньшей степени подвергаются износу.

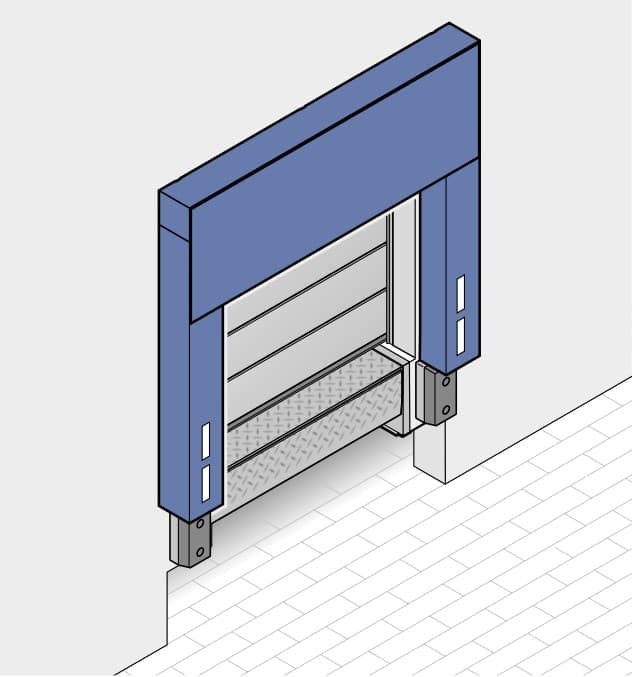

Герметизатор ворот DAK 3: с прочными боковыми подушками

Герметизатор ворот DAK 3 представляет собой удачную комбинацию прочных боковых подушек и надувной верхней подушки с облицовкой из стальных теплоизоляционных панелей толщиной 20 мм. Данный герметизатор ворот особенно рекомендуется для подвесных грузов при использовании стандартизированного автопарка. Наполненные вспененным материалом боковые подушки отлично герметизируют сбоку. По высоте, благодаря надувной верхней подушке загрузочный проем автомобиля остается полностью свободным, что обеспечивает прямую передачу грузов на подъемно-транспортное оборудование.

Стандартные размеры: 3600 × 3500 × 350 / 850 мм (Ш × В × Г) При надутой верхней подушке: 2400 × 2500 мм (Ш × В) Фронтальный проем в нерабочем состоянии: 2400 × 3100 мм (Ш × В).
