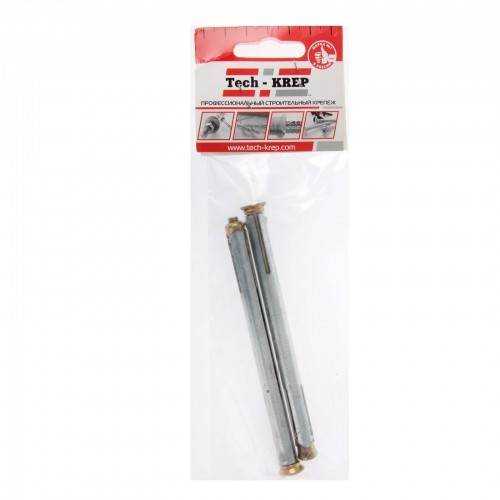

Дюбель Tech-Krep рамный металлический 10х182 мм

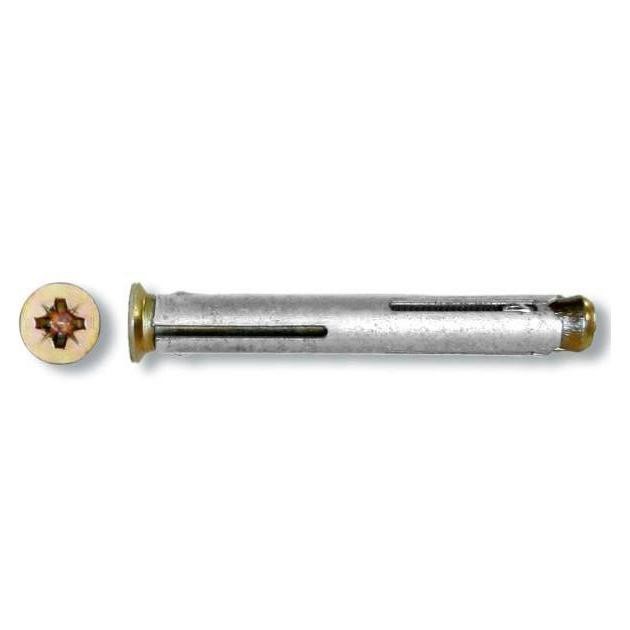

Дюбель рамный металлический Tech-Krep 10х182 мм предназначен для установки в бетоне, в кладке из полнотелого и пустотелого кирпича, ячеистом бетоне и пpиpодном камне. Используется для сpедних нагpузок, может устанавливаться на небольшом pасстоянии от дpугих анкеpов и кpая бетона. Состоит из внешней гильзы и шурупа с распорным конусом. Устанавливается в предварительно пробуренное отверстие, при последующем закручивании шурупа, происходит распор гильзы. Материал: сталь 4.8 оцинковка 5 мкм. Применяется для крепления оконных и дверных рам из дерева, пластика или алюминия. Может использоваться с цветными заглушками. Основным элементом конструкции рамного дюбеля является металлическая втулка с продольными прорезями, которые формируют своеобразные лепестки, разжимающиеся в процессе монтажа крепежного изделия. За разжимание лепестков на боковой части втулки отвечает конусная гайка. Она, накручиваясь на несущий винт, воздействует на внутреннюю поверхность втулки с прорезями, тем самым разжимая ее. Втулка, увеличившись в диаметре, входит в плотное зацепление с внутренними стенками монтажного отверстия, надежно фиксируясь в нем. Для того чтобы было удобнее манипулировать винтом, вкручиваемым в распорную втулку, на его верхней части предусмотрена шляпка с прорезями под фигурную отвертку. Особенностью рамного дюбеля является и то, что его шляпка полностью заглубляется в монтажное отверстие, поэтому боковая поверхность его головки имеет конусную форму. Используя такие крепежные элементы, следует не только сверлить под их размещение отверстия, но и предусматривать специальный «потай», в который и будет входить головка болта. Преимущества дюбеля рамного металлического Tech-Krep: высокая коррозионная стойкость; малые межосевые расстояния; малые расстояния до края; быстрый сквозной и предварительный монтаж; нагрузка может быть приложена сразу после монтажа; может быть демонтирован; распорный конус не слетает. Способ применения: 1. Выставить и зафиксировать оконную раму. 2. Просверлить отверстие в раме диаметром 10 мм. 3. Просверлить отверстие в основании диаметром 10 мм. 4. Прочистить и продуть отверстие. 5. Вставить дюбель до фиксации язычков внутри рамы. 6. Закрутить винт. 6. Одеть колпачок. С точки зрения эксплуатации, рамный дюбель выгоден тем, что наносит незначительное механическое повреждение основе, в которую он интегрируется. Но этим же обуславливаются и ограничения другого рода. В частности, рамный крепеж не годится для выполнения задач жесткой фиксации массивных и тяжелых конструкций.
